Lugar de origem: | CHINA |
Marca: | JCX |
Certificação: | CE |
Número do modelo: | 41*41 21*41 |
Quantidade de ordem mínima: | 1 GRUPO |
---|---|
Preço: | according to customer profile drawing, we offer the best price for you |
Detalhes da embalagem: | Pacote padrão digno do mar: coberto com o filme plástico, fixado em 20/40' recipiente do gp |
Tempo de entrega: | 20-30 dias de trabalho |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 30 grupos pelo mês |
tensão: | 380V, 50hz, fase 3 | Linha tamanho:: | Altura 1.8m da largura 2.5m X do comprimento 20m X |
---|---|---|---|
Nome: | Rolo automático da indústria solar que forma a máquina | perfil: | 21*41 ou 41*41 ou personalizado |
Velocidade da máquina: | 8-23 medidores pelo minuto | Matéria prima:: | Espessura de aço galvanizada 1.5-2.5mm |
Cor da máquina: | Como o pedido do cliente | ||
Realçar: | Rolo totalmente automático que forma a máquina 380V,Rolo totalmente automático que forma a máquina 50Hz |
1.Description do chaneel do apoio de painel solar C rolam formando a máquina
Nossa máquina consiste no decoiler hidráulico com braço, rolo que forma o sistema, sistema on-line do perfurador, sistema de corte hidráulico, sistema de controlo do PLC, quadro do apoio ao produto. Esta máquina é estábulo fácil de operar e da corrida com boa precisão.

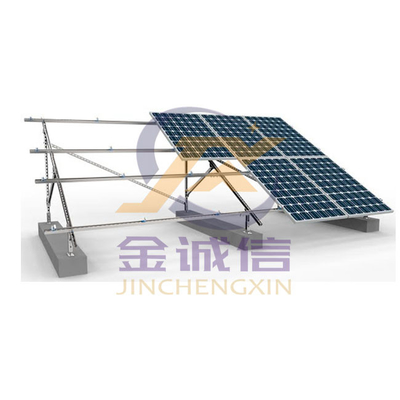

O canal solar do suporte tem-se usado por muitos anos ao instalar energias solares.
A vantagem a mais grande do canal solar do suporte é que ajuda na construção e conecta facilmente o comprimento junto e outros artigos, usando prendedores diferentes do suporte.
O canal do suporte pode obter articulado facilmente e rapidamente com ferramentas e trabalho mínimos. Assim nos retornos reduz os custos totais da aplicação. Uma instalação do canal do suporte pode facilmente ser alterada ou adicionado a em qualquer lugar se necessária.

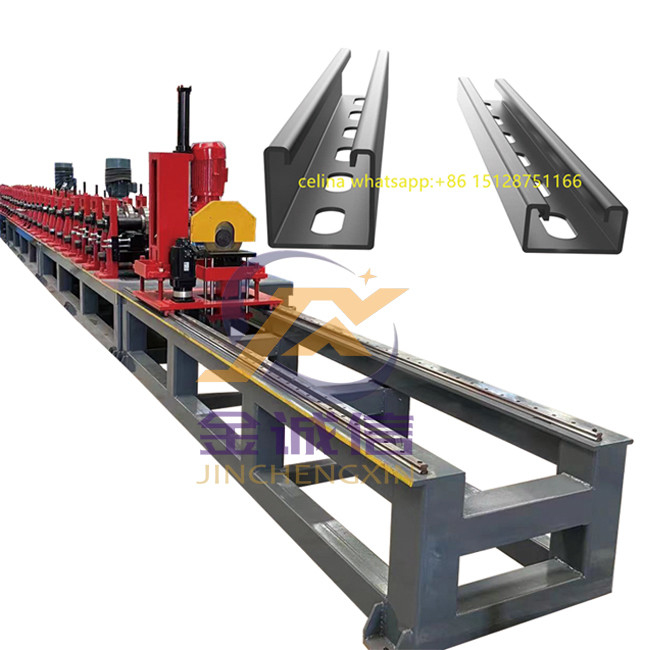

2. imagem da máquina do rolo do canal do apoio de painel solar C que forma a máquina
3. fluxos da produção do apoio de painel solar uni para suportar o rolo do canal de C que forma a máquina
Desenrolando a folha---Guiamento do Infeed--Formação do rolo---Retificando a retidão---Medida do comprimento---Cortando o painel--painéis ao suporte (opção: empilhador automático)
4. Detalhes técnicos de apoio de painel solar uni para suportar o rolo do canal de C que forma a máquina:
Matéria prima | Bobinas de aço laminadas ou bobinas de aço galvanizadas |
Espessura material: | 1.5mm-2.5mm |
Larguras materiais: | 100mm-180mm |
Perfis: | 21mm*21mm & 41mm*41mm |
Niveladora: | 7 rolos (3 rolos superiores & 4 rolos inferiores) |
Sistema de controlo: |
Sistema de controlo do PLC de Siemens, codificador de Omron, inversor de Yaskawa e Siemens HMI (tela táctil) |
Os materiais do corte morrem: | Cr12MoVsteel |
Transmissão de caixas de engrenagens | 1" correntes do dobro-rolo |
Motores: | Motor de Siemens |
Poder principal: | Quilowatt 2*15 |
5. Componentes principais do apoio de painel solar uni para suportar o rolo do canal de C que forma a máquina
Decoiler | 1 grupo |
Equipamento de guiamento | 1 grupo |
Rolo que forma a unidade | 1 grupo |
Unidade do corte do cargo | 1 grupo |
Estação hidráulica | 1 grupo |
Sistema de controlo do PLC | 1 grupo |
Tabela de Reveiving | 1 grupo |
6. Vantagens
- Este tipo da máquina do rolo de aço do calibre leve que forma a linha da máquina inclui 3 toneladas de decoiler manual, rolo que forma o anfitrião, o sistema de controlo do PLC, o sistema hidráulico do corte e a tabela da saída
- O decoiler manual está livre para cada máquina, pode guardar 3 toneladas de tiras, e normalmente o espaço entre o decoiler manual e a máquina é 3 medidores.
- A tabela de alimentação tem 1 fileira do rolo para fazer horizontalmente a tira, e o rolo que forma o anfitrião pode produzir as quilhas claras conforme o pedido do cliente.
7. Após o FAQ da venda:
1). Q: Como adquirir para o serviço de apoio?
: A JCX-maquinaria está fazendo seu melhor para fornecer oportuno e o serviço de apoio conveniente para os clientes, os índices dos serviços que incluem a assistência técnica da antes-venda, a instalação do campo, opera o treinamento técnico, o treinamento da solução da aplicação, e apoio de pesquisa de defeitos, etc.
2). Q: Após a máquina das JCX-maquinarias da compra, que tipo do treinamento podia a JCX-maquinaria fornecer?
: A JCX-maquinaria fornecerá o treinamento de campo livre de 7 dias. O lugar de formação pode estar na empresa da JCX-maquinaria ou nos lugares designados pelo cliente onde a instalação ocorre, este pode toda ser predeterminado por clientes no contrato.
3). Q: Que tipo da garantia para fazer o rolo das JCX-maquinarias que forma a máquina fornecem?
: À exceção dos materiais de consumo, a máquina inteira tem uma garantia limitada de um ano.
4). Q: Após ter comprado o equipamento das JCX-maquinarias, há técnico responsável de apoiar a instalação no local?
: Sim, se o equipamento é vendido diretamente da JCX-maquinaria, nós arranjaremos técnicos experientes para apoiar para a instalação e a colaboração quando a máquina chega.
Se o dispositivo é vendido pelos distribuidores das JCX-maquinarias, JCX Empresa autorizá-los-ão para enviar coordenadores experientes para apoiar para a instalação e a colaboração quando a máquina chega.
Pessoa de Contato: Celina Li
Telefone: +8615128751166
