| Lugar de origem: | China |
| Marca: | JCX |
| Certificação: | CE ISO |
| Número do modelo: | rolo do purlin de c z que forma a máquina |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | USD27990-USD33599PER SET |
| Detalhes da embalagem: | Pacote padrão digno do mar: coberto com o filme plástico, fixado em 40' recipiente do gp |
| Tempo de entrega: | 20 dias úteis |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 50 CONJUNTOS POR MÊS |
| Aplicação: | Painel de Construção | Decoiler: | 5 toneladas |
|---|---|---|---|
| Cor da máquina: | Cusotmized | Porto da exportação: | Porto de Tianjin |
| Espessura material: | 1,5-3,0 mm | Apropriado processar: | Aço de Glavanized |
| Material dos rolos: | GCR15 OU CR12 | Uso: | Terça pesada C ou Z |
| Capacidade de produção: | 20M/min sem perfurar |

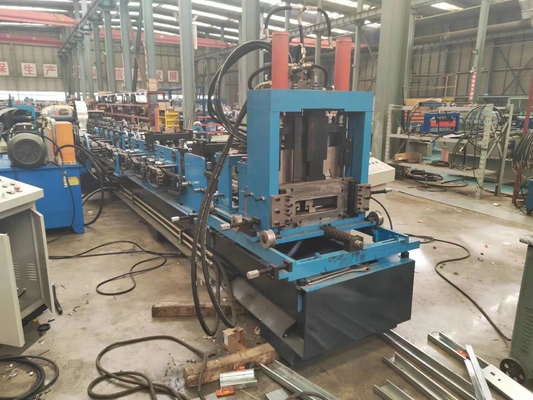

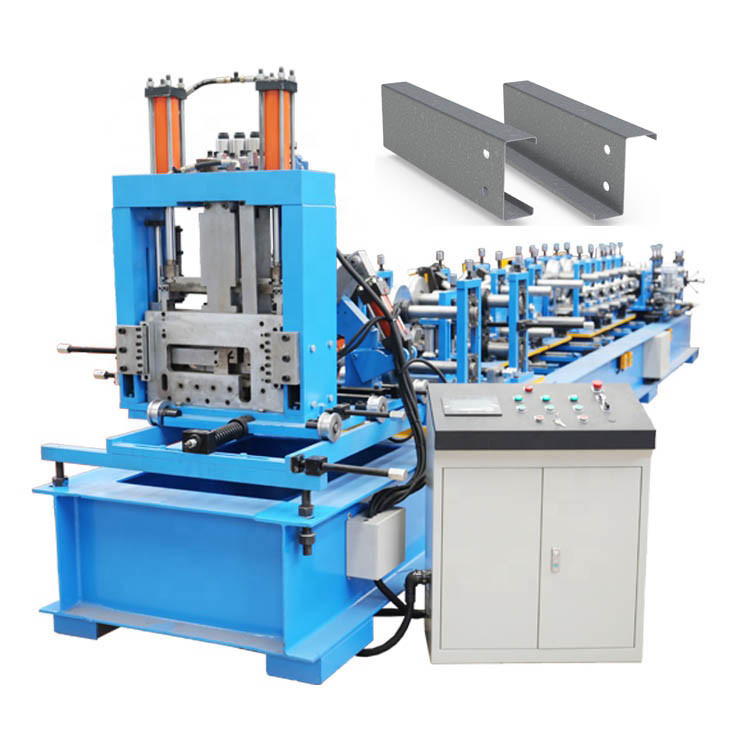

Rolo resistente interchangable totalmente automático do purlin de C/Z que forma a máquina
Este rolo automático do purlin de C/Z que forma a máquina é um equipamento do professtional para fazer o purlin resistente de C e o purlin ambos de Z.
O aço da CZ é amplamente utilizado nos purlins e nos feixes da parede de construções da construção de aço, e pode igualmente ser combinado em fardos de pouco peso do telhado, em suportes e em outros componentes de construção. Além, pode igualmente ser usado para colunas, feixes e braços na fabricação clara mecânica.

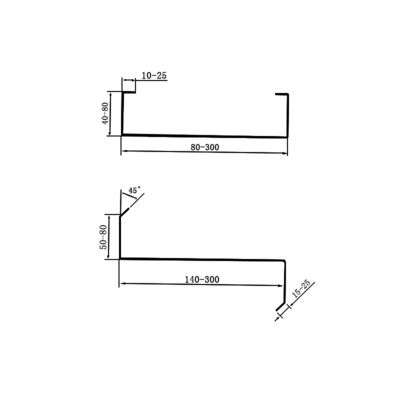

Nosso rolo do purlin de C Z que forma a máquina pode fazer
Purlin de C: 80-300mm, altura 40-80mm.
Purlin de Z: 120-300mm, altura: 40-80mm
Formando a velocidade: 25m/min depende do número de furos de perfuração.
1. Consista no rolo do purlin de C Z que forma a máquina:
| NÃO. | Descrição | Quantidade (grupo) | Observação |
| 1 | decoiler 3T manual | 1 | |
| 2 | Dispositivo de guiamento | 1 | Uma unidade completa como a máquina principal |
| 3 | Sistema de formação principal | 1 | |
| 4 | Sistema de transmissão | 1 | |
| 5 | Guilhotina hidráulica | 1 | |
| 6 | Tabela do apoio (3m/pcs,) | 1 | |
| 7 | Estação hidráulica | 1 | |
| 8 | Caixa de controle | 1 | |
| 9 | Peças sobresselentes e ferramentas | 1 | Como a união da lista |
2. parâmetros principais do rolo do purlin de C Z que forma a máquina:
| Artigo | Configurações | Descrições |
| Matéria prima | Processando o material | De alumínio, PPGI, folha do SOLDADO/bobina (Q235&Q195MPA) |
| Espessura material | 1.5-3.0 milímetros, ajustável | |
| Largura de alimentação | Conforme modelos | |
| Largura eficaz |
C80-300 milímetro e tamanhos entre esta escala. Z140-300mm, alguns tamanhos entre esta escala. Altura: 45-80mm Bordo: 10-20mm |
|
| Decoiler | Capacidade | 5tons |
| Apertando o método |
Agitação da mão O centro das quatro relações é apoiado externamente |
|
| Freio | Posse dobro do eixo | |
| Máquina de formação principal | Alimentar plat | Rolos e eixos de guiamento |
| Nivelamento |
Acima de 3+ abaixo de 4 estações rollers+2 de guiamento Material: grade45# alto de aço, tratamento de alta frequência HRC58-62, fazer à máquina fino exterior, Chrome revestiu após o lustro |
|
| Etapas/eixo |
Eixo da movimentação do motor: 40Cr, o outro 45#steel material Tecnologia de processamento: extinguindo e moderando o tratamento HB210-230 + fazer à máquina áspero + chapeamento de cromo duro de superfície de moedura + de lustro cilíndrico. |
|
| Rolo |
Os rolos adotam o carregamento do cromo de aço, de superfície 0.03-0.05mm, |
|
| Endireitamento | Dez rolos dedicados para as estações que endireitam, unidade de endireitamento dos eixos straightening+4 da CZ 2 do total 2. | |
| Dispositivo de guiamento | Equipe a transmissão da transmissão, da parte superior e para baixo dos eixos pela engrenagem. | |
| Corrente | O método de transferência adota correntes de 1,5 polegadas | |
| Perfuração |
Parte inferior os únicos & os dobro dos furos do canal, furo redondo Φ14mm&Φ16mm, furo longo: 28×16mm &28×14mm opcionais. O furo padrão é: 28×16mm |
|

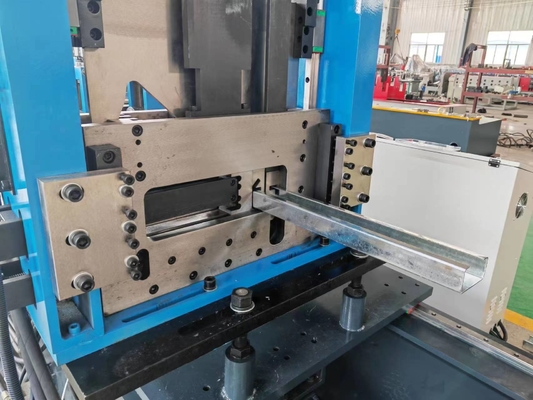

| Cortando o sistema | Corte |
1. Tipo de corte novo, nenhuma necessidade de mudar o molde. De 80-300. 2. Lâmina de cortador: espessura 20mm 3. Corte do cargo 4. Material do cortador: Cr12 |
| Motor | 22KW motor hidráulico, motor 3*0.75Kw para tamanhos da mudança | |
| Sistema de controlo | Caixa de controle principal | 1 ajustado, (tomada da aviação) |
| Maneira em mudança | Modelos da mudança: Mudança elétrica (motor 3: 0.75kw) | |
| Controlador externo | 1 ajustado, é conveniente controlar para a frente e para trás durante o processo de produção e processo da eliminação de erros. | |
| As peças sobresselentes principais marcam | PLC: Delta, tela táctil: Weiview, contra: Omron, elementos elétricos: Schneider | |
| Poder | 380V, 3Phase, 50Hz ou como necessário | |
| Estação hidráulica | Motor hidráulico | Tipo de cinco estrelas exterior da haste de conexão do pistão (Ningbo Hanzhu) |
| Estação hidráulica | 22Kw, volume do depósito de gasolina 500 litros | |
| Origem principal das peças | Válvula de solenoide Zhejiang Yongxin | |
| Corra para fora a tabela | Q/ty | 2 grupos correm para fora as tabelas, 3m/set |
| Estrutura |
Tubo quadrado soldado em ambos os lados. A haste de canto da tração quatro conectou. Parafusos fixos. 5 rolos do portador |
|
| Outras exigências | Língua | Toda a operação, texto da instrução para adotar inglês |
| Aparência | Todas as junções da solda precisam de ser lustradas lisamente, e a pintura deve ser aplicada após ter raspado a lama para assegurar uma aparência bonita. |
3. Alguns destaques do AUTO rolo do purlin de C Z que forma a máquina
4. Produtos finais do purlin de C e de Z para a referência:
5. Produtos recomendados: (outros tipos de rolo que formam a máquina)
Rolo de quadro de Lgs que forma a máquina para o rolo automático do purlin da casa de campo C/Z que forma a ômega L rolo furring do CU da máquina do canal que forma a máquina
Dupla camada que telha o rolo que forma o telhado portátil do fechamento do grampo da máquina que forma a máquina Rolo quadrado da tubulação do downspout que forma a máquina
Rolo do painel da plataforma que forma a máquina linha ondulada do painel de sanduíche do fechamento da máquina EPS/rockwoll Z da folha do tanque de água de 3mm Slio/
6. FAQ
Q. I receberá uma boa máquina? Mesmos com o meu querido?
: Sim senhor/senhora. Nós faremos a máquina de acordo com seu desenho do perfil. Sobre o desenho do perfil, nós confirmaremos com você outra vez antes de produzir sua máquina. Então, depois que a máquina terminou, nós testaremos a máquina e garantir a máquina que você recebeu é uma boa máquina. Porque depois que você satisfez com a máquina, e então você pague o equilíbrio.
Q. Que você fará se a máquina é quebrada?
: Nós fornecemos 18 meses de garantia livre e o suporte laboral livre para a toda a vida de toda a máquina. Se as peças quebradas não podem reparar, nós podemos enviar as peças novas para substituir livremente as peças quebradas, mas você precisa de pagar por si próprio o custo expresso. Se se realiza além do período de garantia, nós podemos negociar para resolver o problema, e nós fornecemos o suporte laboral para a toda a vida do equipamento.
Q. Que é seus termos do pagamento?
: 1: Nós aceitamos 30% T/T como o depósito e 70% T/T como o equilíbrio antes de enviar.
2: Nós aceitamos 100% L/C na vista
3: Nós aceitamos pagamentos de Western Union.
4: Outros termos que do pagamento você quer pagar, deixam-me por favor saber e eu verificá-lo-ei e respondê-l-ei.
