| Lugar de origem: | CHINA |
| Marca: | JCX |
| Certificação: | CE |
| Número do modelo: | 41*41 21*41 |
| Quantidade de ordem mínima: | 1 GRUPO |
|---|---|
| Preço: | according to customer profile drawing, we offer the best price for you |
| Detalhes da embalagem: | Pacote padrão digno do mar: coberto com o filme plástico, fixado em 20/40' recipiente do gp |
| Tempo de entrega: | 20-30 dias de trabalho |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 30 grupos pelo mês |
| Matéria prima: | Aço galvanizado | Espessura: | 1-2.5mm |
|---|---|---|---|
| Corte: | Corte hidráulico automático | Nome: | Máquina do canal do apoio de painel solar C |
| Tamanho dos produtos finais: | 41mm*41mm; 41*21mm ou personalizado | Uso: | A instalação do apoio de painel solar |
| Velocidade da máquina: | 10-23 medidores pelo minuto | Garantia: | um ano, e serviço de seguimento longo da vida |
| Sistema de controlo: | SISTEMA DE CONTROLO DO PLC | Llanguage da caixa de controle: | Chinês e inglês |
| Destacar: | Rolo Unistrut do canal de C que forma a máquina,Rolo Unistrut que forma a máquina 15m/Min |
||
desenho 1.Profile do rolo do canal do apoio de painel solar C que forma a máquina
2. Fluxos da produção do apoio de painel solar uni para suportar o rolo do canal de C que forma a máquina
Desenrolando a folha---Guiamento do Infeed--Formação do rolo---Retificando a retidão---Medida do comprimento---Cortando o painel--painéis ao suporte (opção: empilhador automático)
3. Componentes principais do apoio de painel solar uni para suportar o rolo do canal de C que forma a máquina
| Decoiler | 1 grupo |
| Equipamento de guiamento | 1 grupo |
| Rolo que forma a unidade | 1 grupo |
| Unidade do corte do cargo | 1 grupo |
| Estação hidráulica | 1 grupo |
| Sistema de controlo do PLC | 1 grupo |
| Tabela de Reveiving | 1 grupo |
4. Detalhes técnicos de apoio de painel solar uni para suportar o rolo do canal de C que forma a máquina:
| Artigo não. | Nome do artigo | Especificação |
| 1 | Largura do material de alimentação | <1000 mm="" coil="" sheet=""> |
| 2 | Espessura do material de alimentação | folha máxima da bobina de 4,0 milímetros |
| 3 | Estação do rolo | 8-18 estações |
| 4 | Diâmetro do eixo | 55-95 milímetros |
| 5 | Produtividade | 8-15 m/min |
| 6 | O material dos rolos | Carregando o aço |
| 7 | Material do eixo | aço 45# |
| 8 | Peso | De 9 toneladas |
| 9 | comprimento | 8-11 m |
| 10 | Tensão | 380V 50Hz 3phases |
| 11 | Controle | PLC |
| 12 | Decoiler | 8 toneladas |
| 13 | Motor | 22-30 quilowatts |
| 14 | Conduzindo a maneira | Transmissão da corrente |
| 15 | Tamanho da corrente | 1.5-2 polegadas |
| 16 | Cortando o sistema | Cortador hidráulico |
5. Vantagens
· Projeto de software da COPRA de Alemanha
· 5 coordenadores com mais de 20 anos de experiência
· técnico 30 profissional
· 20 grupos avançaram linhas de produção do CNC no local
· Equipe apaixonado
· Os coordenadores de instalação podem alcançar sua fábrica no prazo de 6 dias
· 1,5 anos suporte laboral de manutenção e de toda a vida

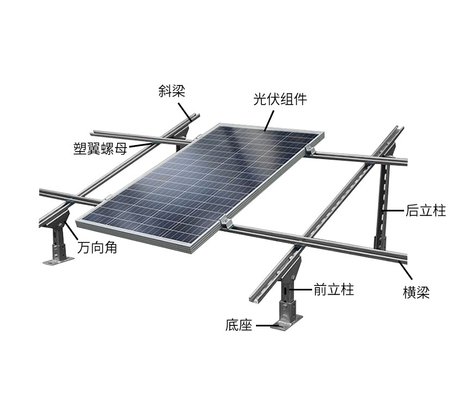

6. Aplicação
Esta máquina é amplamente utilizada na instalação do apoio de painel solar.

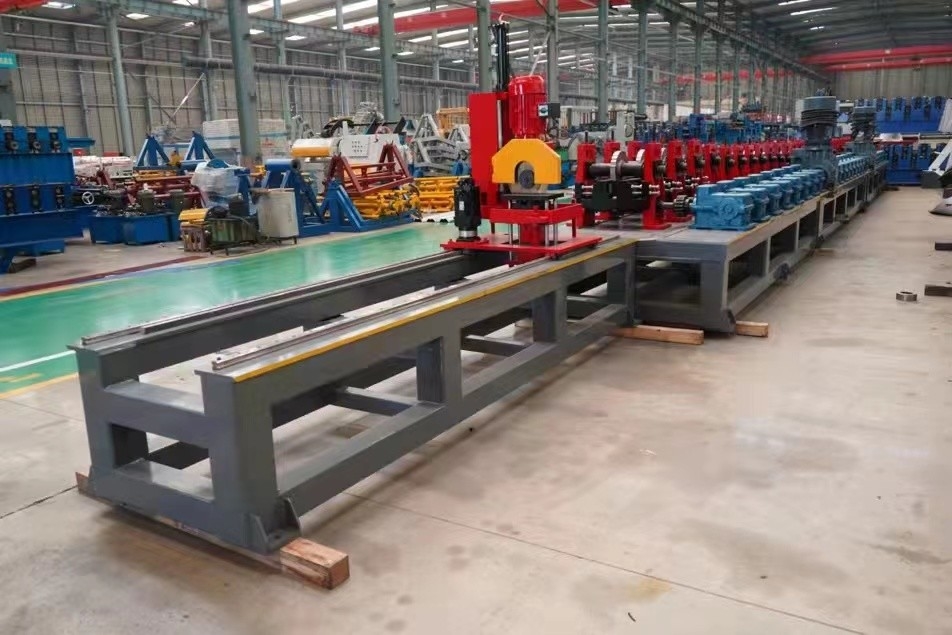

foto 7.Machine
8. FAQ
1. Faz sua empresa pode personalizou meu perfil necessário?
