18m/Min Solar Strut Channel Machine com 18 estações de rolamento

Linha de produção solar automática rolo solar do canal do suporte do suporte que forma a máquina

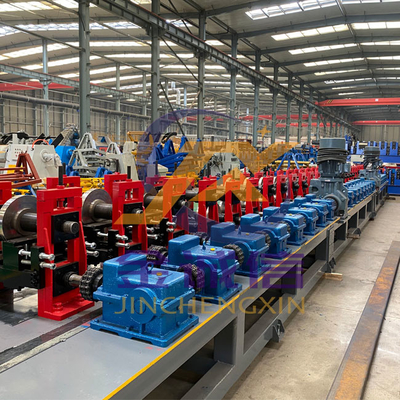

foto 1.Machine do rolo do canal do apoio de painel solar C que forma a máquina

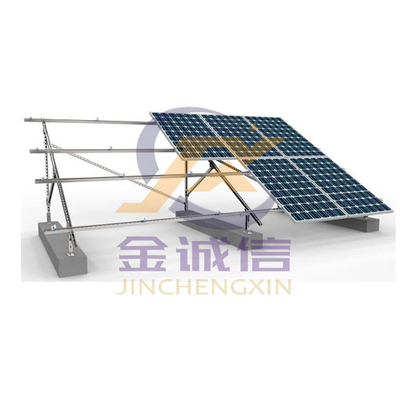

Momentaneamente, um rolo do quadro de painel solar que forma a máquina produz as calhas de aço usadas frequentemente como quadros de apoio do painel solar.

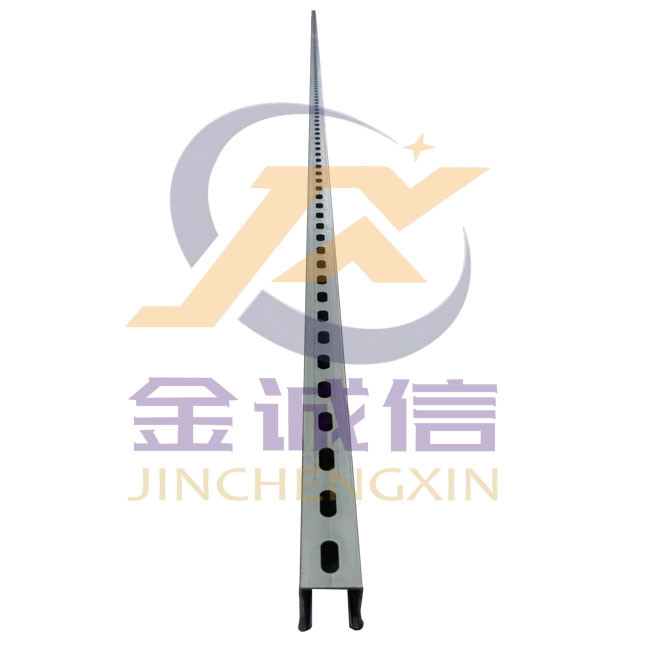

Há umas dimensões padrão para a terra comum suporta uni os canais, isto é 21*41, 41*41 e 41*61, etc.

E igualmente há uns furos de perfuração continuamente na parte inferior dos canais para junções. Os seguintes são algumas junções ou conexões regulares.

3. fluxos da produção do apoio de painel solar uni para suportar o rolo do canal de C que forma a máquina

Desenrolando a folha---Guiamento do Infeed--Formação do rolo---Retificando a retidão---Medida do comprimento---Cortando o painel--painéis ao suporte (opção: empilhador automático)

4. Componentes principais do apoio de painel solar uni para suportar o rolo do canal de C que forma a máquina

5. Detalhes técnicos de apoio de painel solar uni para suportar o rolo do canal de C que forma a máquina:

Matéria prima: Bobinas de aço laminadas ou bobinas de aço galvanizadas

Espessura material: 1.5mm-2.5mm

Larguras materiais: 100mm-180mm

Perfis: 21mm*21mm & 41mm*41mm

Niveladora: 7 rolos (3 rolos superiores & 4 rolos inferiores)

Alimentador: Auto alimentador servo

Máquina de pressão: Máquina de pressão de alta velocidade

Os suportes de formação estruturam: Suportes de formação individuais

Estações de rolamento: 18 estações

Formando a velocidade: Appr.18m/máximo mínimo.

O diâmetro do eixo: ∮80mm

O material do eixo: 45# de aço com moderação do tratamento.

O material do rolo: Gcr15 que carrega o aço com tratamento de aquecimento após o processamento do CNC.

Transmissão da máquina: Caixas de engrenagens e eixos comum universais.

Poder principal: 30 QUILOWATTS

Motores: Motor de Siemens

Transmissão de caixas de engrenagens: 1" correntes do dobro-rolo

Refrigerar/sistema do lubrificante será usado para manter os rolos em melhores condições de corrida.

As tampas de segurança serão usadas para ambos os formers do rolo

Cortando a unidade: Cortador de seguimento hidráulico

Os materiais do corte morrem: Cr12MoVsteel

Sistema de controlo: Sistema de controlo do PLC de Siemens, codificador de Omron, inversor de Yaskawa e Siemens HMI (tela táctil)

6. Vantagens

· Projeto de software da COPRA de Alemanha

· 5 coordenadores com mais de 20 anos de experiência

· técnico 30 profissional

· 20 grupos avançaram linhas de produção do CNC no local

· Equipe apaixonado

· Os coordenadores de instalação podem alcançar sua fábrica no prazo de 6 dias

· 1,5 anos suporte laboral de manutenção e de toda a vida

7. Após o FAQ da venda:

1). Q: Como adquirir para o serviço de apoio?

: A JCX-maquinaria está fazendo seu melhor para fornecer oportuno e o serviço de apoio conveniente para os clientes, os índices dos serviços que incluem a assistência técnica da antes-venda, a instalação do campo, opera o treinamento técnico, o treinamento da solução da aplicação, e apoio de pesquisa de defeitos, etc.

2). Q: Após a máquina das JCX-maquinarias da compra, que tipo do treinamento podia a JCX-maquinaria fornecer?

: A JCX-maquinaria fornecerá o treinamento de campo livre de 7 dias. O lugar de formação pode estar na empresa da JCX-maquinaria ou nos lugares designados pelo cliente onde a instalação ocorre, este pode toda ser predeterminado por clientes no contrato.

3). Q: Que tipo da garantia para fazer o rolo das JCX-maquinarias que forma a máquina fornecem?

: À exceção dos materiais de consumo, a máquina inteira tem uma garantia limitada de um ano.

4). Q: Após ter comprado o equipamento das JCX-maquinarias, há técnico responsável de apoiar a instalação no local?

: Sim, se o equipamento é vendido diretamente da JCX-maquinaria, nós arranjaremos técnicos experientes para apoiar para a instalação e a colaboração quando a máquina chega.
Se o dispositivo é vendido pelos distribuidores das JCX-maquinarias, JCX Empresa autorizá-los-ão para enviar coordenadores experientes para apoiar para a instalação e a colaboração quando a máquina chega.
